Назначение и особенности

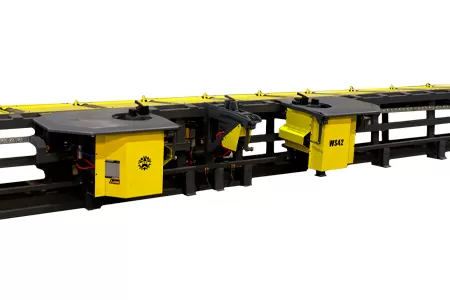

Горизонтальный гибочный центр с ЧПУ для гибки стальных стержней применяется в области строительства инфраструктуры (железные дороги, автомагистрали, мосты, туннели, подземные трубопроводные коллекторы и т.д.).
Оборудование предназначено для обработки арматуры диаметром 12-40 мм.
Преимущества станка
Левая, правая гибочные головки и центральный упор оснащены автоматическими крюками, что позволяет осуществить автоматическую разгрузку обработанной арматуры.
Механизм изгибающей центральной головки оснащён утолщённой стойкой с жестко закрепленными корпусами, что обеспечивает более точное и стабильное позиционирование при перемещении. Гибка арматуры осуществляется с помощью гибочной матрицы, которая обеспечивает упор одновременно с двух сторон.
Рабочий стол и головка гибочного центра установлены под наклоном для удобной загрузки и разгрузки стальных стержней. Система управления оснащена мощной базой данных, которая позволяет хранить более 300 видов изделий.
Конструкция гибочного центра включает в себя множество автоматизированных систем и механизмов, упрощающих работу оператора.
Гибка и пошаговое перемещение осуществляются с помощью серводвигателей, благодаря чему повышена точность угла и размеров гиба.
Технические характеристики
Модель WS42
Диаметр обработки ⌀12-40 мм
Скорость гибки 45-60°/с
Скорость перемещения 0,5-0,9 м/с
Скорость перемещения Изгиб во внешнюю сторону 0-180°
Изгиб во внутреннюю сторону 0-120°
Потребляемая мощность 27 кВт
Максимальная опора конвейерного ролика 1000 кг
Минимальная длина прутка 950 мм
Максимальная длина прутка 11000 мм
Д*Ш*В 12,8мх3мх1,1м
Масса 6,5 т
